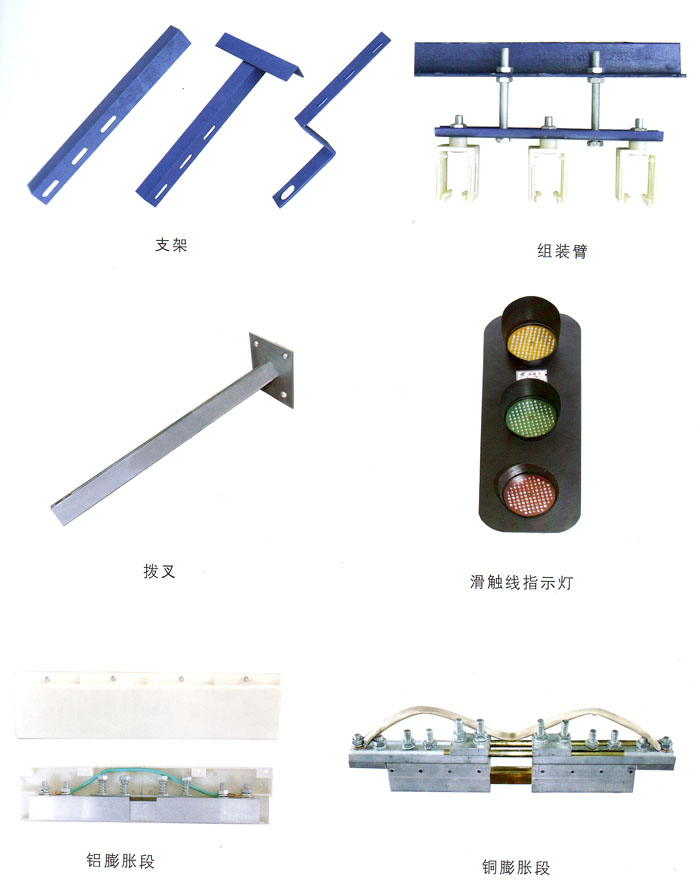

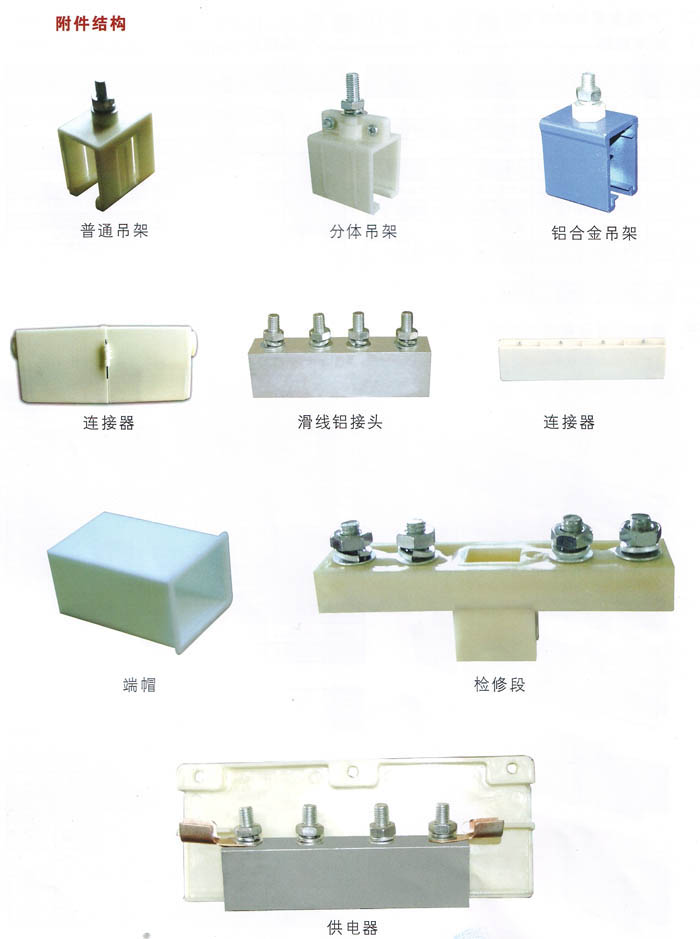

單極安全滑觸線主要構造為滑觸線本身、集電器、滑觸線附件構成。其特點主要有：
單極安全滑觸線是滑觸線行業應用最廣泛的產品，其使用靈活、安裝簡單、維護方 便、造價低等優點，深受廣大客戶的喜愛，本文就此簡單介紹單極安全滑觸線應用領域及構造。 單極安全滑觸線是一種新型的電力線，導體為鋁材，外面有塑料護套，鋁型材的“V” 形槽內嵌入一條不銹鋼帶。較鋼質滑觸線節約電能。不銹鋼條增強了耐磨性能，延長了使用壽命。 接頭護套起到了防塵、防雨、防雪、防觸電的安全作用。結構簡單緊湊、安裝維護 方面，被廣泛應用作為礦山、冶金、化工、機械、碼頭、貨場、移動設備的供電線。
| HXPnR- H系列 單極組合式滑觸線 |
| |
|

|
|

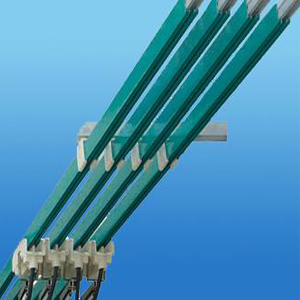

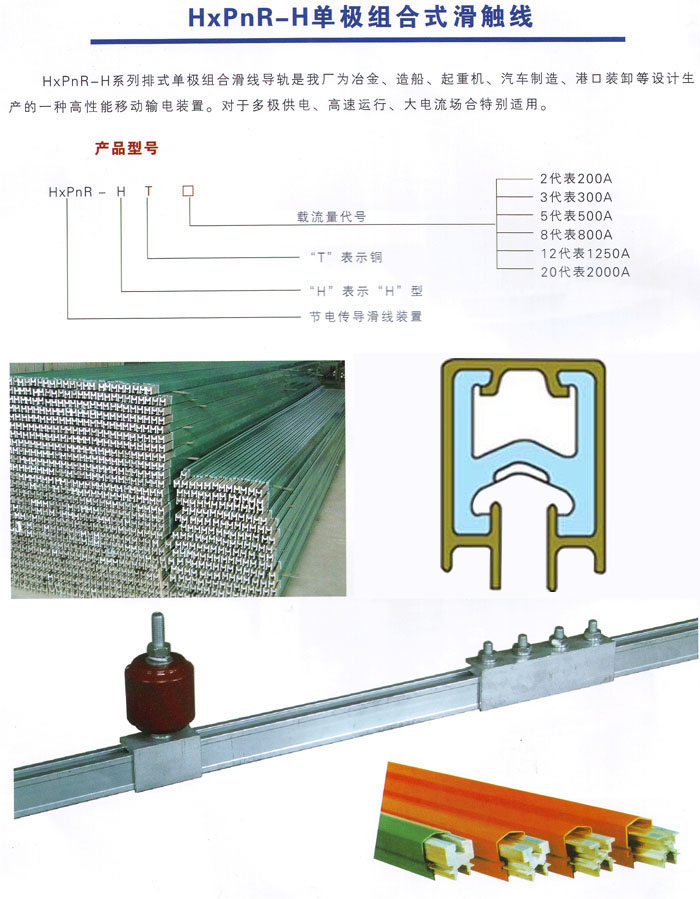

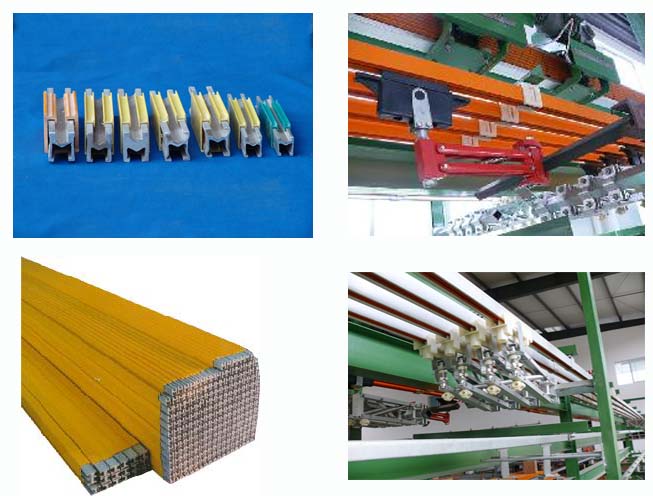

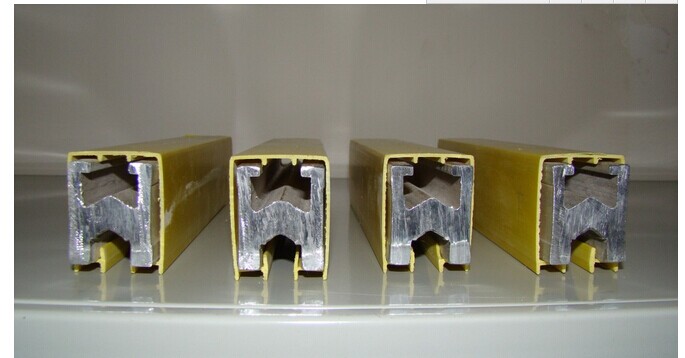

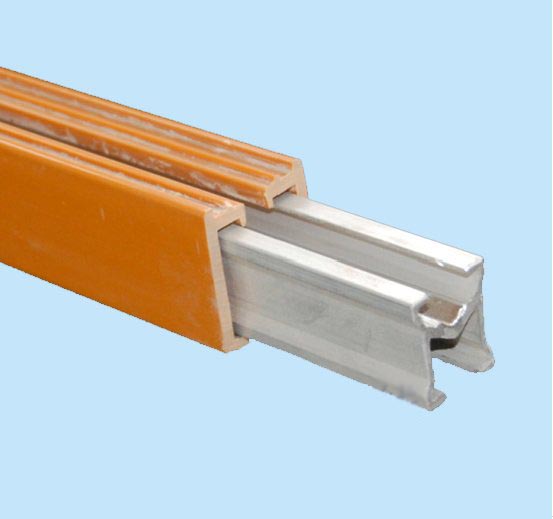

HXPnR- H系列單極組合式滑觸線由H型鋁合金本體導軌加壓V型不銹鋼滑接帶、PVC絕緣外殼、外置式集電器以及懸吊、固定等組件組合而成。該產品以其設計新穎、結構合理、維護方便、使用安全等特點被廣泛應用于電流較大、使用頻率較高、運行速度快和環境較差的場合。 |
|
|
| |
|
HXPnR-H、HXPnR-H B 系列單極組合式滑觸線 |
|

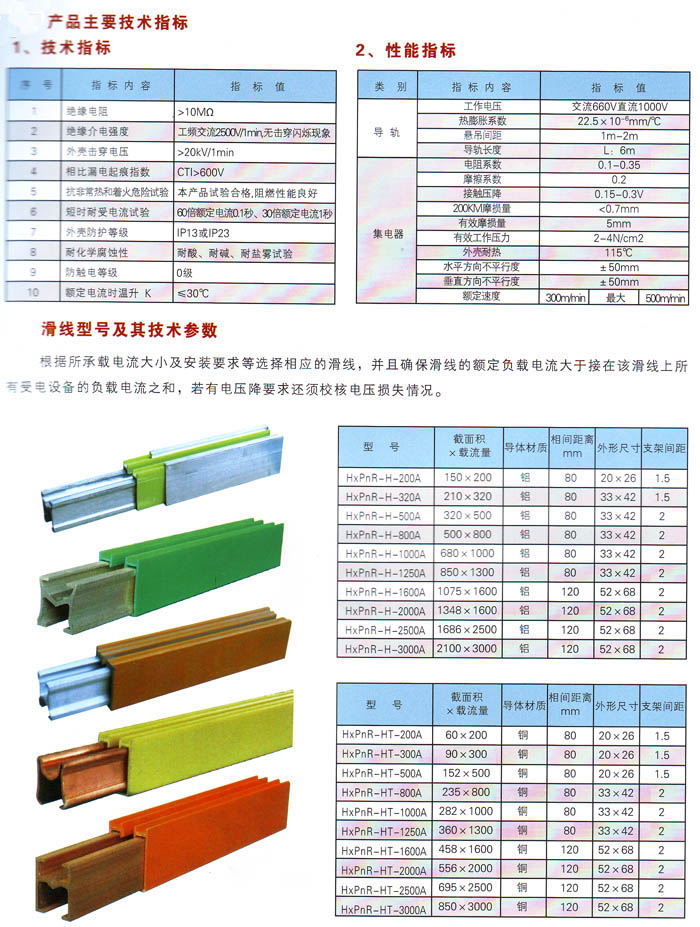

型號規格 |
滑觸線截面尺寸 |
載流量 (A) |

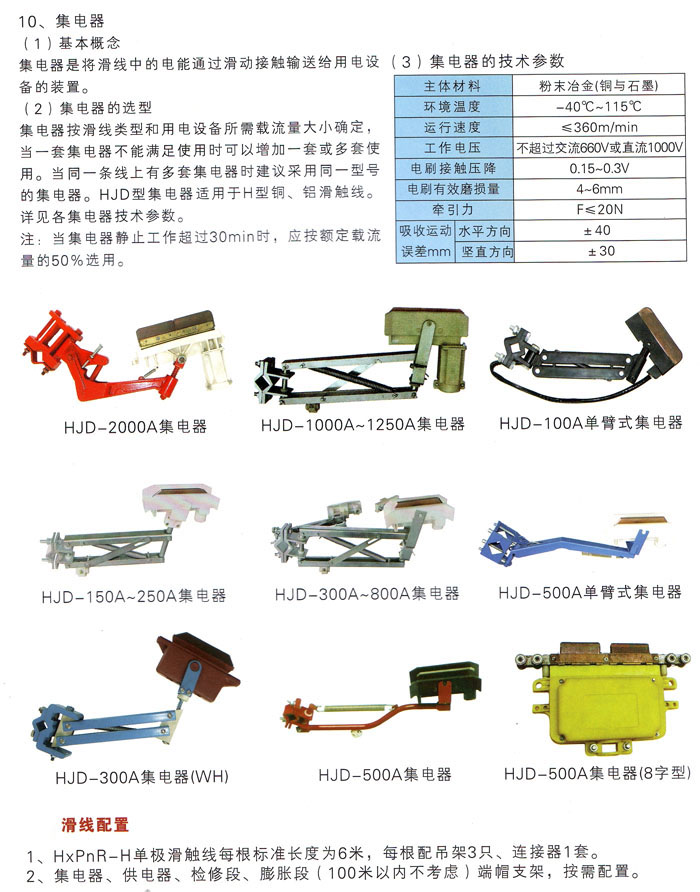

適配外置式集電器 |
|
A |
B |
C |
|
HXPnR-H-150/200 |
26.5 |
20.0 |
7.0 |
200 |
HJD-200 |
|
HXPnR-H-250/400 |
42.0 |
32.5 |
10.0 |
400 |
HJD-400 HJD-200 |
|
HXPnR-H-400/600 |
42.0 |
32.5 |
10.0 |
600 |
HJD-600 HJD-400 |
|
HXPnR-H-500/800 |
42.0 |
32.5 |
10.0 |
800 |
HJD-800 HJD-600 |
|
HXPnR-H-700/1000 |
42.0 |
32.5 |
10.0 |
1000 |
HJD-1000 HJD-600 |
|
HXPnR-H-900/1250 |
42.0 |
32.5 |
10.0 |
1250 |
HJD-1250 HJD-800 |
|
HXPnR-H-1500/2000 |
65 |
50 |
12 |
2000 |
HJD-1000 HJD-1250 |
|
HXPnR-H-2000/2500 |
85 |
60 |
15 |
2500 |
HJD-1250 HJD-1000 |
|
HXPnR-H B -1600/2000 |
91.7 |
55 |
15.6 |
2000 |
HJD-1000C HJD-1250C |
|
HXPnR-H B -2500/3000 |
91.7 |
55 |
15.6 |
3000 |
HJD-1500C HJD-1250C |
|
注：1、滑觸線標準長度：6m。
2、HXPnR-H與HXPnR-H B 以及HXPnR-H A 性能相同，幾何形狀和集電方式不同。
3、HXPnR-H型有鋁合金和銅體兩種材料的滑線。 | |
|
| | | |
